Cavo del monitor della prova del CCTV di TFT LCD e livello di segnale video della macchina fotografica di controllo PTZ



Cavo del monitor della prova del CCTV di TFT LCD e macchina fotografica 480x320 RGB di controllo PTZ





Dettaglio rapido:



Il nuovo tester del CCTV è sviluppato per l'installazione ed il mantenimento in loco della macchina fotografica del IP, della macchina fotografica analogica e del dispositivo di rete, con video esposizione, controllo di PTZ, la prova potenza di uscita e audio di DC12v, il generatore della barra dei colori, i dati di RS 485 che cercano e la prova del cavo, che sono gli stessi ai modelli precedenti. Le nuove funzioni sviluppate includono la prova dell'alimentazione elettrica di POE, la prova di PING, la ricerca di indirizzo ip, la video istantanea, la registrazione televisiva, l'ingrandimento di immagine, la luce intermittente della porta, la lampada ecc. del LED. Il nuovo tester inoltre ha costruito nella prova del cavo di TDR, che è specializzata ha progettato per prova del cavo di BNC nel sistema di controllo di sicurezza. Questa funzione può misurare esattamente il punto di rottura del cavo di BNC e del cavo della rete e mettere in cortocircuito la posizione. Il nuovo tester progettato con l'operazione e la portabilità facili lo rende semplice affinchè un tecnico o l'installatore del cctv installi e per mantenere i sistemi del CCTV, migliorando l'efficienza del lavoro riducendo il tempo nel campo.





Caratteristiche:



— 1. TFT LCD a piena vista a 3.5 pollici, 480 (RGB) x320

2. consumo basso del —, lavoro per 11 ora

3. Menu del — OSD, inglese, cinese ed altre lingue facoltativi

4. Luminosità LCD dello schermo del —/saturazione colore/di contrasto regolabile

5. Il — automaticamente identifica ed adatta il video modo di — dell'AMICO e di NTSC

6. Generatore colorbar migliorato, ricevendo la video barra dei colori per collaudare il video canale se trasmetta normalmente

7. Deviazione standard mobile del micro del —

9. Lampada del — LED, facile da operare alla notte

10. Tasti di scelta rapida definiti dall'utente del — (F1 e F2)

lo zoom 10x, immagine video del — 11. può essere ingrandetto per osservare i dettagli, di facile impiego

12. L'istantanea del — e conserva l'immagine corrente come archivio di JPG nella carta di deviazione standard

13. Prova di PING del —, macchina fotografica del IP della prova o la porta Ethernet di altri dispositivi di rete se lavoro normalmente e l'indirizzo ip se è giusto

14. La ricerca di indirizzo ip del —, cerca rapidamente l'indirizzo ip la macchina fotografica collegata del IP ed altri dispositivi di rete

15. La misura di tensione di POE del —, verifica la tensione del commutatore di PoE alle macchine fotografiche del IP, al dispositivo senza fili di AP e ad altri dispositivi del palladio

16. La luce intermittente del porto del dispositivo del —, facile da trovare il porto collegato del commutatore di PoE inviando i segnali speciali, il porto collegato di PoE tremolerà a frequenza speciale.

— 17. Monitor di collegamento; controlli l'indirizzo ip della regolazione se occupato

— 18. Punto di rottura di TDR e misura di cortocircuito (cavo di BNC, cavo ecc della rete)

19. La ricerca di indirizzo del — PTZ, cerca sull'identificazione della macchina fotografica di PTZ.

20. Il cavo della rete del — e prova del cavo telefonico, visualizzano la sequenza del collegamento e del nessun

del cavo di lan

— 21. Multi-protocollo. Sostiene più di trenta protocolli di PTZ. Quale PELCO-P, PELCO-D,

SAMSUNG

22. Supporto RS232/RS485/RS422, tasso 600 ~ 115200bps regolabile

23. Batteria del polimero dello ione del litio del —. Il dispositivo impiega il controllo di potere ed il circuito di protezione avanzati

— 24. Visualizzi i dati e l'immagine dentro sullo schermo allo stesso tempo.

— 25. Facile per uso che il treno è quasi inutile





Funzione:



1. Prova del livello di segnale video

Verifichi l'attenuazione di resistenza di segnale video, il cavo di segnale video più lungo indurrà l'immagine ad essere tenue e riduce la gamma dinamica di immagine, il segnale video è troppo forte, causerà l'ombra virtuale e riduce la nitidezza dell'immagine.

 Inoltre può reale-esposizione il video valore livellato, se fuori portata, gli avvisi saranno esposizione nello schermo.



2. Regolatore di PTZ

Visualizzi le immagini video dell'input. Filtri/inclinazione l'unità di P/T e zumano dentro fuori l'immagine. Installi i parametri di controllo come il protocollo, la porta di comunicazione, di baud rate, l'identificazione di PTZ, pentola/velocità di inclinazione; posizione di preregolamento di chiamata e dell'insieme



3. Generatore migliorato della barra dei colori

Video generazione, generatore della barra dei colori di sistema multiplo di PAL/NTSC il video (Otto-sistema scambiabile, otto-sistema di trasmissione/ricevimento variopinto immagina). Ricevendo la video barra dei colori per collaudare il video canale se trasmetta normalmente. E giudice se il colore è differente, a causa della perdita o l'interferenza di trasmissione, adatta a trasmissione video delle messe a punto presso il cliente, quali il video trasmettitore e ricevitore ottici, video cavo ecc.

La nuova barra dei colori di funzione può verificare l'immagine se spostamento.

La prova della barra dei colori (rosso, verde, blu, bianco, il nero) il monitor se abbia punto bianco o nero ecc.



4. DC12V 1A potenza di uscita

Azionato la macchina fotografica con l'output di forza motrice di DC12V (1A) dal tester. È utile per la dimostrazione e la prova quando l'alimentazione elettrica non è disponibile.





Specificazione:



Modello		TESTER HVT-2601 (sesta generazione) del CCTV di HVT
Video prova
Modo del segnale		NTSC/PAL (auto si adatta)
Esposizione		TFT LCD digitale a 3.5 pollici, 480 (RGB) risoluzione di x 320
Adeguamento LCD		Luminosità, contrasto, saturazione regolabile
Video IN/OUT		1 input del canale BNC & 1 uscita del canale
Video modalità di output		1,0 VP-p
Video prova livellata
Prova livellata		Segnali video misurati nell'IRA o nei sistemi MV
Regolatore di PTZ
Comunicazione		Supporto RS232 e RS485
Protocollo di PTZ		Compatibile con più di 30 protocolli quali PELCO-D/P, Samsung, Panasonic, Lilin, Yaan, ecc.
Di baud rate		600,1200,2400,4800,9600,19200,57600,115200bps
Generazione di segnale video
Generatore della barra dei colori		Uscita un segnale video della barra dei colori del canale PAL/NTSC per il cavo difficile del video o del monitor. (colore rosso, verde, blu, bianco e nero)
PROVA DEL CAVO DI UTP
Prova del cavo di UTP		Verifichi lo stato del collegamento di cavo di UTP e visualizzi nello schermo. Legga il numero della scatola della prova.
Output di forza motrice di DC12V 1A
Output di forza motrice di DC12V		Potere dell'uscita DC12V1A per la macchina fotografica
Audio prova di input
Audio prova di input		collaudi la raccolta ed altre audio attrezzature sull'a fine frontale
Analisi dei dati RS485
Monitor di dati		I bloccaggi ed analizza i dati di comando dal dispositivo di controllo
uno zoom di 10 x dell'immagine
Zoom di immagine 10x		esposizione e video di immagine dello zoom 10x fuori
Fotografia, registrazione televisiva, playback record
Fotografia		l'istantanea e conserva l'immagine corrente come archivio di JPG
Registrazione televisiva		Annotazione e stoccaggio del video l'archivio
Playback record		Per osservare lo stoccaggio archivii nella carta di deviazione standard
Port la luce intermittente
Port la luce intermittente		Trovi rapidamente il porto collegato di POE.
Ricerca del IP, monitor di collegamento, prova di PING
Ricerca del IP		Scopra rapidamente la macchina fotografica collegata del IP o l'altro indirizzo ip dell'attrezzatura di rete.
Colleghi il monitor
Colleghi il monitor		Controlli l'indirizzo ip se è occupato
Prova di PING
Prova di PING		Provi la macchina fotografica del IP o la porta Ethernet dell'altra attrezzatura di rete se lavoro normalmente e controlli l'indirizzo ip
Tester di POE
Tester di POE		Visualizzi gli stati di tensione di alimentazione elettrica e del collegamento di cavo
Tester di TDR
Tester di TDR	misura di cortocircuito e di punto di rottura (cavo di BNC, cavo telefonico)
POTERE
Adattatore di potere	CC 5V (1.5A)
Batteria	Batteria incorporata del polimero del litio 3.7V, 3000mAh
Ricaricabile	Dopo il carico dell'ora 3-4, l'orario di lavoro dura 11 ora
Consumo basso	Tecnologia economizzatrice d'energia, la visualizzazione in tempo reale dell'icona della batteria
Parametro
Regolazione di operazione	Inglese/cinese e l'altro menu di lingue OSD
Auto fuori	5-60 (min)
Keytone	Inserita/disinserita
Generalità
Temperatura di lavoro	-10℃---+50℃
Umidità di lavoro	30%-90%
Peso di dimensione	194mm x 112mm x 48mm/540g

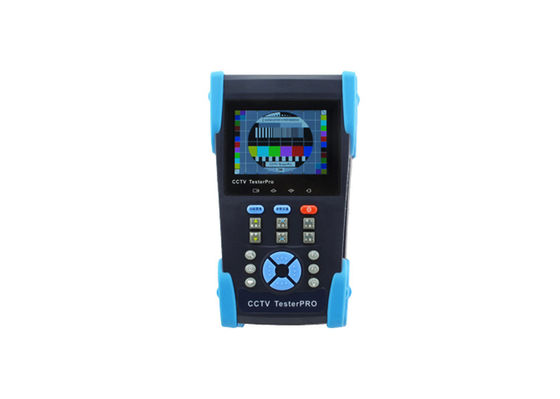

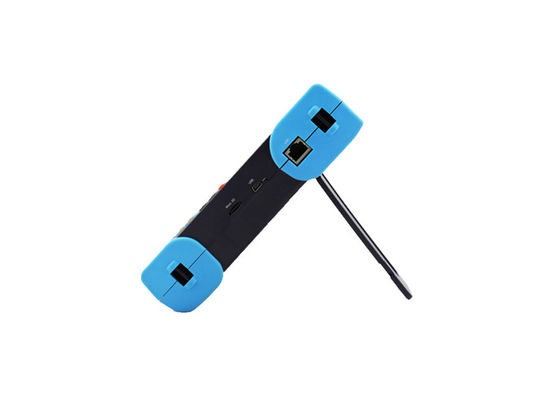

Immagine del prodotto:
