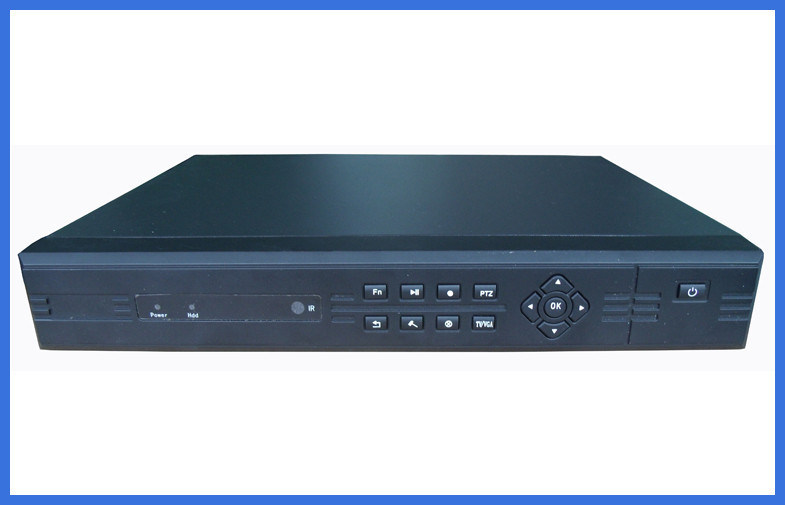

videoregistratore digitale 4ch di h 264
|
Dettagli:
Termini di pagamento e spedizione:
|
Descrizione di prodotto dettagliata
| Evidenziare: | network video recorder,Videoregistratore della rete di NVR |
||
|---|---|---|---|
videoregistratore digitale 4ch di h 264
Dettaglio rapido:
1. Numero di modello: DVR-7204HC-H
2. Marca commerciale: ZHIBOSEN
3. Tipo: DVR
4. Manica: canale 4
5. Video input: 4 canale BNC
6. Audio input: canale 4
7. HDD: Pc 2T SATA di sostegno 1
8. USB: 2 pc USB2.0
9. Luogo d'origine: Guangdong Cina
10. Peso lordo: 1.5kg
11. Dimensione del pacchetto: 320x250x50mm
Descrizione:
1. L'uso della linea di base standard H.264 di video codifica
2. Facendo uso del sistema operativo real-time di Linux, una buona prestazione di trasmissione della rete, alta stabilità
3. Progettazione facile da usare, contributo all'operazione del topo
4. Contributo ai dischi rigidi di SATA, la memoria di massa 2T
5. Contributo all'operazione dell'interfaccia grafica, contributo alle lingue multiple, contributo al menu di annotazioni
6. Supporti la rilevazione di moto, OSD, i mosaici, il monitoraggio in tempo reale ed altre funzioni
Backup multiplo
7. USB, registratori, rete
8. Il manuale, tempo, rilevazione di moto avviata, l'allarme è avviato, la rilevazione o l'allarme di moto è avviata e l'altro video modo
9. Con le funzioni di funzionamento a funzioni multiple possono essere controllati mentre registrare, il playback, il backup, la trasmissione della rete ed altre operazioni
10. Il contributo a playback multicanale, secondo tipo record, ora, data ed altra cerca i metodi
11. Può essere recuperato da video tipo, ora, data, ecc.
12. Una gestione differente di due diritti di utente, permettendo agli utenti di fissare una parola d'ordine e una risistemazione di parola d'ordine
13. Sostenendo la misura del Master di NVidie del software della gestione, potete dirigere facilmente la rete di basso costo
14. Il contributo a monitoraggio mobile e l'allarme inviano il email
15. Per ottimizzare le caratteristiche di formattazione del disco rigido, formatti il disco rigido per aumentare la coda di compito, l'utente può specificare il multiplo
La formattazione del disco rigido, formattato nei precedenti può accorciare il momento di formattare il disco rigido
16. Le caratteristiche di mascheramento e del mosaico di immagine, la migliore protezione dei segreti del centro dell'utente non saranno rivelate
17. La funzione incorporata del cane da guardia, il sistema ricomincia automaticamente quando l'arresto
18. Viene con DNS, nessun dominio obbligatorio su una piattaforma di terzi per accesso alla rete esterno.
19. I supporti vedono in anteprima e la funzione digitale dello zoom di playback
Applicazioni:
Si applica alla famiglia, alla comunità, alle strade, ai magazzini, al parcheggio sotterraneo, alla barra, alle scuole, alle fabbriche, alle società, ai commissariati di polizia, alle banche e ad altre istituzioni.
Specifiche:
| Le informazioni principali | Sistema operativo di Linux 2,6; |
| Registrazione, playback, previsione, web che naviga quattro lavoratori per funzionare. | |
| Video input codificato | 4 video input: Presa di BNC, 1Vp-p, 75 ohm. |
| AMICO (625 linee, 50 campi/s), NTSC (525 linee, 60 campi/s), SECAM (625 linee, 50 campi/s) | |
| Audio input codificato | 4 audio input: Presa di RCA, 2Vp-p, 600 ohm |
| Uscita di VGA dell'esposizione | DIN-15 × 600 @ 60Hz, dell'incavo 800 × 1024 768 @ 60Hz, × 1280 1024 @ 60Hz, × 1440 900 @ 60Hz |
| Mostri l'uscita di CVBS | Incavo 1Vp-p di BNC 75 ohm |
| Audio uscita | Presa di RCA, 2Vp-p, 600 ohm |
| Interfaccia di USB | Contributo ai dispositivi di archiviazione di USB, il topo di USB, bruciatore di USB. |
| RS422 | Colleghi il ricetrasmettitore in duplex |
| Interfaccia di rete | RJ45 10/100M adattabile |
| Interfaccia di SATA | Sostiene un disco rigido di SATA, disco rigido di sostegno 2T. |
| Video norme di codifica | Linea di base H.264 |
| Sistema di appoggio | AMICO/NTSC/SECAM |
| Video codifica | AMICO: 352 × 288 (CIF) NTSC: 352 × 240 (CIF) |
| AMICO: 704x288 (mezzo D1) NTSC: 704x240 (mezzo D1) | |
| AMICO: 704x576 (D1) NTSC: 704x480 (D1) | |
| Video frame per secondo | 25F/S/CH (AMICO) 1,3,6,12,25 e definito dall'utente. |
| 30F/S/CH (NTSC) 1,3,7,15,30 e definito dall'utente. | |
| Tasso di video uscita | 32kbps-2048kbps (byte/ora - byte/ora di 14M di 922M) |
| Risoluzione di previsione | AMICO: 704 × 576 (D1), linee orizzontali 550, 450 linee di verticale |
| NTSC: 704 × 480 (D1), 550 linee orizzontali, 400 linee di verticale | |
| Risoluzione di playback | AMICO: 352 × 288 (CIF), 704 × 576 (D1) |
| NTSC: 352 × 240 (CIF), 704 × 480 (D1) | |
| Tensione di funzionamento | CC 12V 3A, positiva con l'adattatore di potere negativo e esterno |
| Temperatura ambiente | 0 gradi - +50 gradi |
| Umidità | 10% ~ RH di 90% |
| Consumo di energia | <10w> |
| Dimensione | 320mm (lunghezza) x250mm (w) x50mm (H) |
Vantaggi competitivi:
buon prezzo, qualità affidabile, garanzia della consegna, migliori servizi
